Интеллектуальная система управления «Умный дом/офис».

Это революционная система управления и контроля безопасности над всей сетью. С помощью программного обеспечения «mFi» контроллер превращает офис/дом в автоматизированную сеть и позволяет создавать правила, как например обнаружение движения на датчиках давления может привести к включению света или поднятие в комнате/офисе температуры включением кондиционера или вентилятора и это малая доля примеров возможностей контроллера. Ubiquti mFi Controller совместима с устройствами сторонних производителей, что делает возможности данного оборудования безграничными.



Программное обеспечение обладает возможностями:

  • Загрузкой карт - возможность загрузки в программное обеспечение плана/схему помещений.
  • Возможность дистанционного управления и использование функций облака (Cloud) – интернет или любой компьютер
  • Планирование и оповещения, расписание событий.
  • Расширенная Аналитика
  • Мощный комплект правил
  • удаленное управление питанием и функциями устройств в сети

 Оборудование для Ubiquti mFi Controller:

  • Ubiquiti mPower Pro
  • Ubiquiti mPower
  • Ubiquiti mPower Mini
  • Ubiquiti mPort
  • Ubiquiti mPort Serial
  • Ubiquiti Wall Mount Motion Sensor (mFi-MSW)
  • Ubiquiti Ceiling Mount Motion Sensor (mFi-MSC)
  • Ubiquiti Temperature Sensor (mFi-THS)
  • Ubiquiti Current Sensor (mFi-CS)
  • Ubiquiti Door Sensor (mFi-DS)

Cистема mFi.

mFi-программное обеспечение для управления M2M от Ubiquiti Networks Inc , которое предназначено для работы с линией продукции Mfi Ubiquiti.
Дизайн интерфейса основан на простой в использовании UniFi ™.


Сеть mFi.

mFi controller подключается к роутеру.
Роутер подключается через Ethernet к mPort (mPort может быть подключен к точке доступа Wi-Fi).mPort имеет датчик движения (MFI-MSW) и датчик температуры (MFI-THS), соединены они с помощью кабелей RJ45. Роутер подключен к точке доступа Wi-Fi .

UniFi AP имеет беспроводное подключение к MPOWER , которая управляет вентилятором и светом.

Программное обеспечение mFi controller позволяет создавать правила, которые действуют по данным сенсоров в устройствах mFi controller. Правило может быть создано, чтобы включить свет при обнаружении движения в MFI-MSW. Еще одно правило может включать вентилятор, когда температура в помещении выше указанного вами уровня. Программное обеспечение mFi controller позволяет контролировать и управлять параметрами mPort, mPower, mSensor, и остальными устройствами.

mPort Serial



 mPort Serial

 Может быть подключен через стандартный порт DB9 или через разъемный блок.


 mPower

 mPower

 Удлинитель с независимыми и переключаемыми AC портами и мониторингом энергопотребления.

 mSensor

 mSensors

 Датчики, подключаемые к mPort и сети mFi.Их можно подключить к mPort с помощью стандартного кабеля RJ45,кроме mFi-DS, который  подключается к разъему блока.



Map Tab программное обеспечение mFi controller позволяет загружать изображения карты вашего местоположении, для визуального представления. Вы можете иметь несколько карт, где установлены устройства. Это позволяет управлять и наблюдать за всем, что подключено к сети mFi, даже если это находиться в другой комнате или здании.

Значки устройств помещаются на карту, чтобы показывать их расположение.



 Current -значок датчика тока. Измерения значения в Амперах.

 Door\Windows - Этот значок оповещает, о том закрыты или закрыты двери и окна.

 Generic - Этот значок обозначает устройства, которые не вошли в другие категории.

 Humidity- Датчики влажности. Показывают, какой уровень влажности в помещении.

 Motion - Датчики показывают движение. Так же отображается на карте. При движении меняется цвет индикатора.

 Serial-based device – Этот значок обозначает серийно-базовые устройства как выключатель, который подключается через порт.

 Temperature – Датчики температуры. Значения температуры может отображаться в Цельсиях или Фаренгейтах.

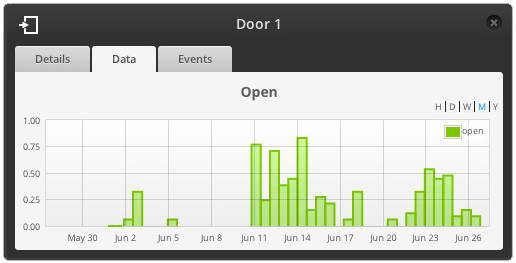

  Chart – Отображает диаграмму. Цвета отвечают за низкий, средний или высокий приоритет. Отображает так же частоту событий. Зависит от устройства. График времени можно изменить ,нажав на соответствующую букву. Значения в таблице ниже.

  • H - Данные за последний час
  • D - Данные за последний день
  • W - Данные за последнюю неделю
  • M - Данные за последний месяц
  • Y - Данные за последний год



 Shell – Открывает командную строку (доступно только для серийно-базовых устройств)



 Power – Включает или выключает питание. Зеленый значок при включении питания (доступно только общим устройствам с выходом 5В,12В или 24В).



 Details – Открывает окно Device details.



В окне Device details отображается вкладки Details, Data ,Events.

  • Details – Отображается имя, модель, mPort и порт
  • Data – Отображаются данные за последние H|D|W|M|Y
  • Events – Отображается список событий

Информация о времени, дате, типе датчика и правил, отображаются здесь.

 Lock - Блокирует сенсор на карте в выбранной области.



Значки mPower

mPower значок показывает местоположение розетки mPower .Нажав и удерживая кнопку на мышке , вы можете перенести его в другое место.



 mPower – Показывает розетки mPower.Это могут быть mPower mini , mPower , или mPower pro outlet.



 mPort – этот значок позывает mPort.



 mPort – Serial – показывает mPort-s.
